TDD مكبر طاقة نقل البيانات ثنائي الاتجاه 840MHz مع واجهة SMA 12V Voltage

HN-TDDPA20W_840نقل البيانات ثنائي الاتجاه

(ب)وحدة مكبرات الصوت

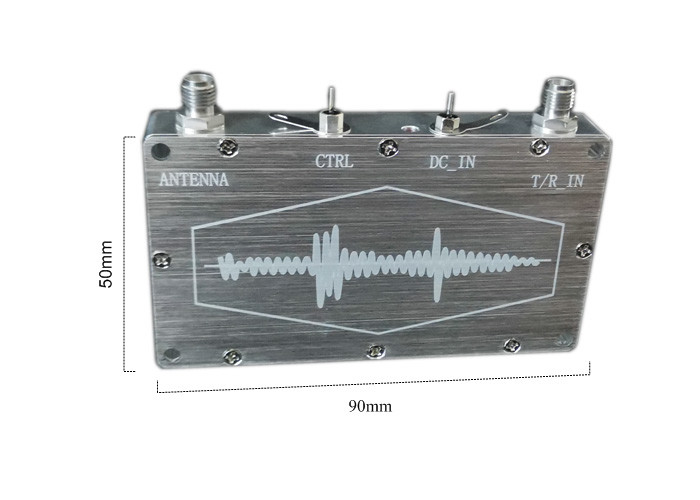

TDD وحدة تضخيم طاقة نقل البيانات ذات التردد نفسه في الاتجاهيندإيمنسيون50 × 90 × 14ملم

• الطاقة الخارجة:≥20 واط
• نطاق التردد:835‬‬855ميغاهرتز

☆الإرسال Gأين:≥15dB±1dB

☆أقصى طاقة دخول:25dBm

☆مسطحة في النطاق:≤ ±0.50dB

☆Rالربح:≤12dB±2dB

☆مخرجات المدخلاتواجهة:SMA

☆نسبة الموجة الوقوفية في المدخل:≤2 (((ل)أوتار50Ω)

☆أخرجوضع نسبة الموجة الوقوف:≤1.5 (((ل)أوتار50Ω)

☆تأخير المجموعة النسبي: ≤20ns

☆وقت التبديل على مفتاح الترددات الراديوية:Sوقت الشرب≤5us /بوقت التفاعل≤1م

☆مكبر الطاقة إرسال واستقبال العزلة:≥50ديسيبل

☆مستوى التحكم: تلقائي، وهذا هو الكشف تلقائيًا عن طاقة الإدخال لتحقيق الإرسال التلقائي واستقبال، عندما تكون طاقة الإدخالحتى10ديبيم، بدأ الإرسالعندما طاقة المدخل تحت إلى0تحويل dBm إلى استقبال(أو الخارجية)جTRL" يستخدم المحطة لتحقيق TTL نقل مستوى عالية واستقبال مستوى منخفض)

جTRL1: حالة إرسال مكبر الصوت ، استلام إيقاف

جTRL0تلقيت الحالة، أرسلت

• وصف الميناء:

1."T/R_IN" يرتبط بمنفذ تردد الراديو من محطة الراديو الرقمية، و "ANTإينا" الميناء متصل بالهوائي "

2."جTRL" هو تمكين الإرسال من محطة الراديو الرقمية المتصلة في وضع غير تلقائي (الوضع التلقائي ووضع تمكين، تحتاج إلى تعيين في المصنع،3.3مستوى V TTL) ؛

3."دC-IN" هو + 12 إمدادات الطاقة،tإن منصة اللحام التي يتم ضغطها بواسطة هذا المكثف هو الأقطاب الكهربائية السلبية.

4‬‬ضوء مؤشر أحمر‬‬، المؤشر الأحمرضوءيتم تشغيلها للإشارة إلى حالة الإرسال، والضوء الإشارة الحمراء مغلقة للإشارة إلى حالة الاستقبال

• درجة حرارة العمل:-20 ̊+75 ̊C
• Vالعمر:12 فولت
• التيار العامل:12V/5.5A@20 واط؛
